DALI устройства

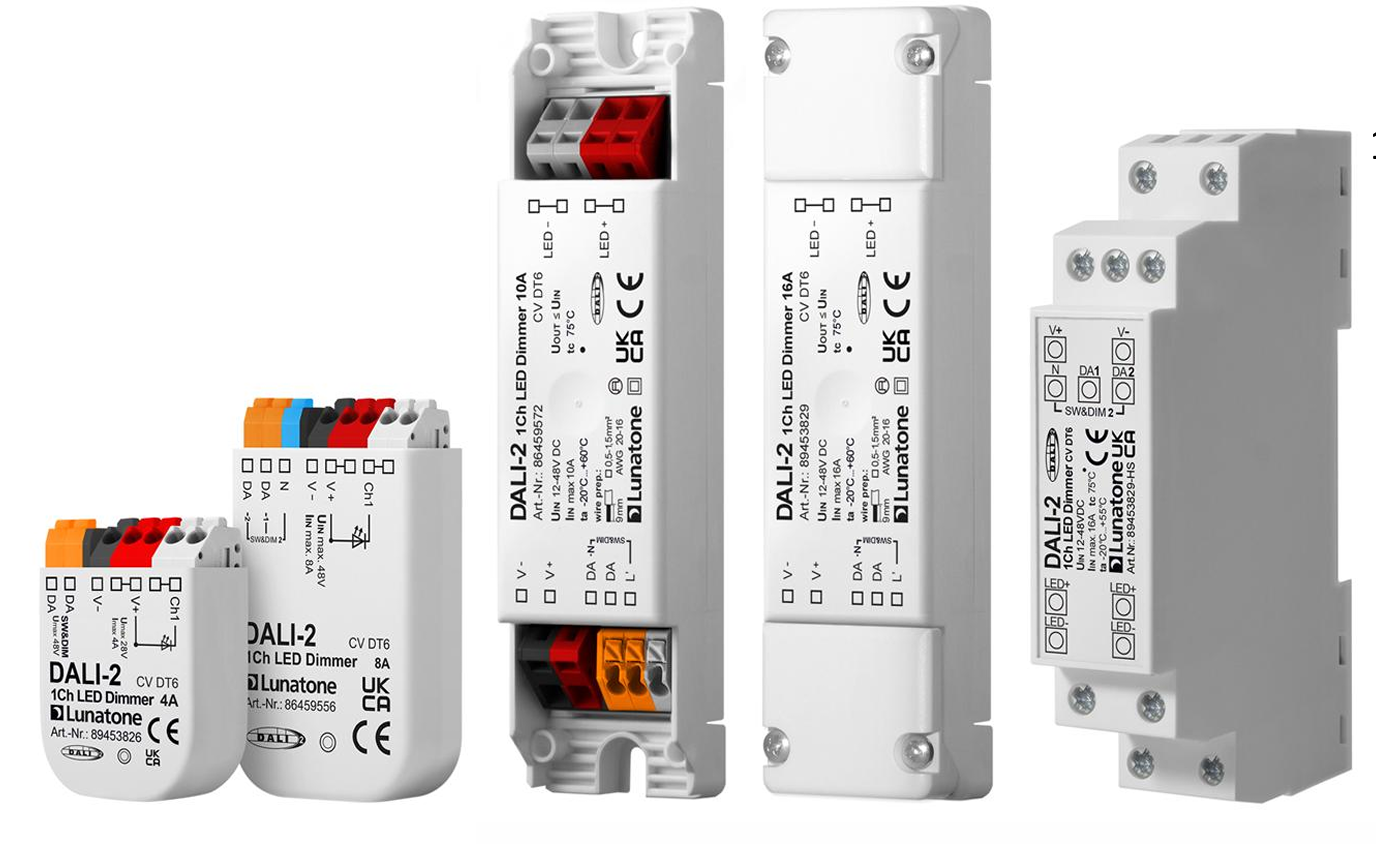

DALI-2 1Ch LED Dimmer CV DT6

LED димер за постоянно напрежение с един канал, управляван през DALI или с външен бутон. Захранване 12V-28V/ 48Vdc.

Арт. номер 89453826 (4A)
Арт. номер 86459556 (8A)
Арт. номер 86459572 (10A)
Арт. номер 89453829 (16A)
Арт. номер 89453829-HS (16A за DIN шина)

• 1-канален LED димер за постоянно напрежение;
• Подходящ за LED със захранващо напрежение 12V – 48V dc;
• Режим DT6 за управление през DALI линията;
• Режими SwitchDim и SwitchDim2 за алтернативно управление без DALI през един или два входа за бутони. Над FW 4.0 възможност за директно управление на димера от датчик за движение – функция Коридор;
• Диапазон на димиране: от 0.1% до 100%;
• Избор на PWM честотата: 122Hz, 244Hz, 488Hz, 976Hz; над версия FW4.6 – 122Hz, 250Hz, 500Hz, 1kHz;
• Захранващо напрежение: 12V – 28V dc или 12V – 48V dc в зависимост от захранването на LED;
• Максимален входен ток: 4А, 8А, 10А или 16А;
• Модели за вграждане, скрит монтаж и DIN шина;
• Ниска консумация в Stand by режим;
• Високо КПД;
• Конфигуриране през РС инструмента DALI Cockpit;
• Практична заводска настройка.

Над FW версия 4.6
• DALI-2 съвместимост;
• Калибриране на светоизточниците за изравняване на излъчването им;
• Настройка за определяне на реакцията на димера при получена RESET команда;

Над FW версия 7
• Данни за лампите, консумация и диагнстика (DALI-2 части 251, 252, 253).

Наименование	DALI 1Ch LED Dimmer CV
Артикулен номер	89453826	86459556	86459572	89453829	89453829-HS
Максимален входен ток	4А	8А	10А	16А
Захранване	12V-28V dc	12V-48V dc
Вход за управление	DALI Sw&Dim 48Vdc	DALI Swi&Dim2 230Vac	DALI Sw&Dim 230Vac		DALI Sw&Dim2 230Vac
Консумация DALI	2mA
Standby консумация	120mW (12V)
DALI адреси	1
Очаквано време на живот	над 100 000 h при Tc<=75°C
Степен на защита	IP20
Power up функция	програмируемо състояние след включване на захранването
Свързващи кабели, сечение	до 1.5 mm²		до 2.5 mm² DALI/Sw&Dim до 1.5 mm²		до 2.5 mm²
Работна температура	от -20°C до 60°C				от -20°C до 55°C
Температура на съхранение	от -20°C до 75°C
Размери Д х Ш х В, mm	41 x 28 x 14	60 x 33 x 15	120 x 30 x 22		98 x 18 x 56
Инсталиране	за вграждане		за скрит монтаж		за DIN шина

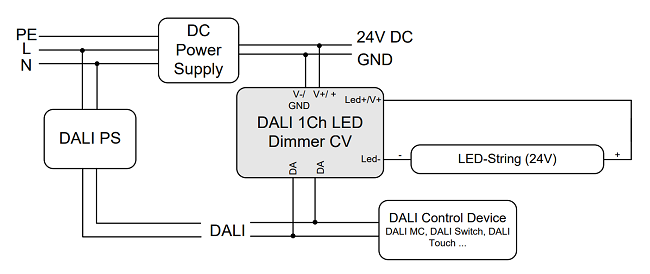

Управление през DALI

Управление през вход за бутон

SwitchDim2 режим – Димер до 8А

Sw&Dim режим – Димер до 10А/ 16А

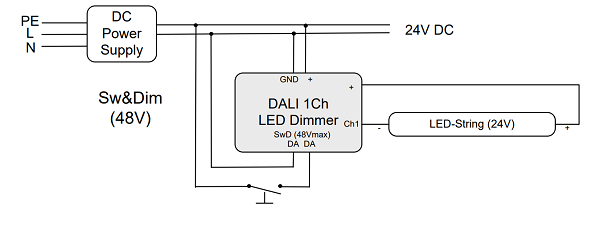

Sw&Dim 48V – Димер до 4А

Техническо описание

D0009 DALI 1Ch LED Dimmer CV SD2 (PDF – 576.37 kB)

DALI-2 1Ch LED Dimmer CV DT6

LED димер за постоянно напрежение с един канал, управляван през DALI или с външен бутон. Захранващо напрежение 12V-28V/ 48V dc.

Арт. номер 89453826 (4A)
Арт. номер 86459556 (8A)
Арт. номер 86459572 (10A)
Арт. номер 89453829 (16A)
Арт. номер 89453829-HS (16A за DIN шина)

• 1-канален LED димер за постоянно напрежение;
• Подходящ за LED със захранващо напрежение 12V-48Vdc;
• Режим DT6 за управление през DALI линията;
• Режими SwitchDim и SwitchDim2 за алтернативно управление без DALI през един или два входа за бутони. Над FW 4.0 възможност за директно управление на димера от датчик за движение – функция Коридор;
• Диапазон на димиране: от 0.1% до 100%;
• Избор на PWM честотата: 122Hz, 244Hz, 488Hz, 976Hz; над FW4.6 – 122Hz, 250Hz, 500Hz, 1kHz;
• Захранващо напрежение: 12V-28Vdc или 12V-48Vdc в зависимост от захранването на LED;
• Максимален входен ток: 4А, 8А, 10А или 16А;
• Модели за вграждане, скрит монтаж и DIN шина;
• Ниска консумация в Stand by режим;
• Високо КПД;
• Конфигуриране през РС инструмента DALI Cockpit;
• Практична заводска настройка.

Над FW версия 7
• Данни за лампите, консумация и диагнстика (DALI-2 части 251, 252, 253).

Наименование	DALI 1Ch LED Dimmer CV
Артикулен номер	89453826	86459556	86459572	89453829	89453829-HS
Макс. входен ток	4А	8А	10А	16А
Захранване	12V-28Vdc	12V-48Vdc
Вход за управление	DALI Sw&Dim 48Vdc	DALI Swi&Dim2 230Vac	DALI Sw&Dim 230Vac		DALI Sw&Dim2 230Vac
Консумация DALI	2mA
Standby консумация	120mW (12V)
DALI адреси	1
Време на живот	над 100 000 h при Tc<=75°C
Степен на защита	IP20
Power up функция	програмируемо състояние след включване на захранването
Свързващи кабели	до 1.5 mm²		до 2.5 mm² DALI/Sw&Dim до 1.5 mm²		до 2.5 mm²
Работна температура	-20°C до 60°C				-20°C до 55°C
Температура съхранение	-20°C до 75°C
Размери Д х Ш х В	41 x 28 x 14 mm	60 x 33 x 15 mm	120 x 30 x 22 mm		98 x 18 x 56 mm
Инсталиране	за вграждане		за скрит монтаж		за DIN шина

Управление през DALI

Управление през вход за бутон

SwitchDim2 режим – Димер до 8А

Sw&Dim режим – Димер до 10А/ 16А

Sw&Dim 48 V – Димер до 4А

Техническо описание

D0009 DALI 1Ch LED Dimmer CV SD2 (PDF – 576.37 kB)
