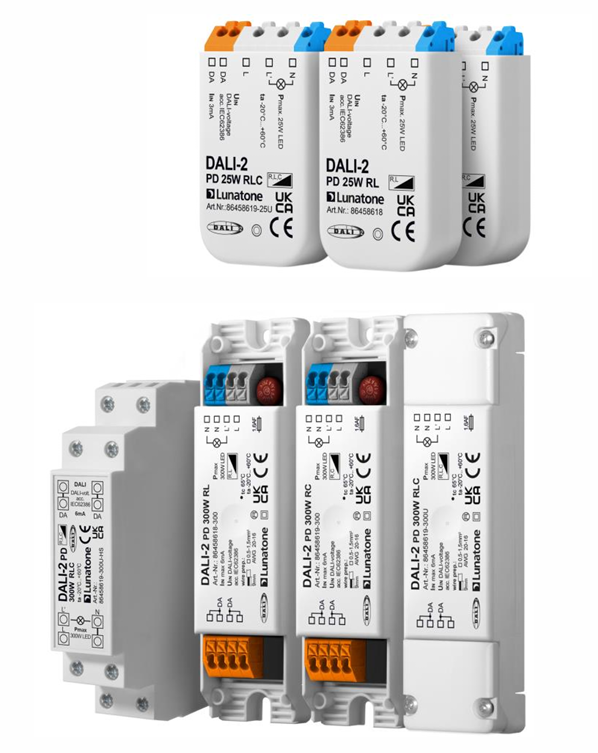

DALI-2 PD
DALI димер за 230V димируеми LED лампи.
Три режима на работа – фазово регулиране за резистивни, капацитивни или индуктивни товари и универсален режим с автоматично разпознаване на товара.
Модели до 25W и до 300W.
Арт. номер 86458619-25U (3-25W R,L,C)
Арт. номер 86458619 (3-25W R,C)
Арт. номер 86458618 (3-25W R,L)
Арт. номер 86458619-300U (10-300W R,L,C)
Арт. номер 86458619-300 (10-300W R,C)
Арт. номер 86458618-300 (10-300W R,L)
Арт. номер 86458619-300U-HS (RLC HS)
• За товари от 3 до 25W (DALI-2 PD) и от 10 до 300W (DALI-2 PD300);
• Спрямо DALI нивото на димиране на изхода се подава напрежение с регулиране по преден или заден фронт;
• За резистивни и капацитивни (RC) и за резистивни и индуктивни (RL) товари, универсален димер (RLC) с автоматично разпознаване на товара;
• Настройка за минималното ниво за димиране;
• Допълнителен режим само за включване и изключване (съответства на DT7) при версии над Firmware 3.5;
• Получава индивидуален адрес в DALI линията и може да участва в групи и сцени;
• Двойни DALI изводи за лесно разклоняване на линията.
| Наименование | DALI-2 PD | DALI-2 PD 300W | |
| Артикулен номер | 86458618 (RL) 86458619 (RC) 86458619-25U (RLC) |
86458618–300 (RL) 86458619–300 (RC) 86458619-300U (RLC) |
86458619-300U-HS (RLC) |
| Захранване | през DALI линията | ||
| Типична DALI консумация | до 6 mA | ||
| Вход за управление | DALI | ||
| Брой адреси | 1 | ||
| Напрежение на входа | 220 – 240Vac, 50-60 Hz | ||
| Фазово регулиране на изхода | 0°- 180° | ||
| Степен на защита | IP20 изводи; IP40 корпус | ||
| Товар на изхода | от 3W до 25W | от 10W до 300W | |
| Максимален ток на изхода | 0,2Aeff ac | 1,45Aeff ac | |
| Размери (Д х Ш х В) | 59 x 33 x 15 mm | 120 x 30 x 22 mm | 98 x 17,5 x 56 mm |
| Монтаж | за конзолна кутия | скрит монтаж | за DIN шина |
| Температура на съхранение | от -20°C до 75°C | ||
| Работна температура | от -20°C до 60°C | ||
| Свързващи кабели, сечение | от 0,5 до 1,5 mm² | от 0,5 до 2,5 mm² | |
| Кабел димер/лампа | до 50 м | ||
DALI-2 PD
DALI димер за 230V димируеми LED лампи. Три режима на работа – фазово регулиране за резистивни, капацитивни или индуктивни товари и универсален режим с автоматично разпознаване на товара. Модели до 25W и до 300W.
Арт. номер 86458619-25U (3-25W R,L,C)
Арт. номер 86458619 (3-25W R,C)
Арт. номер 86458618 (3-25W R,L)
Арт. номер 86458619-300U (10-300W R,L,C)
Арт. номер 86458619-300 (10-300W R,C)
Арт. номер 86458618-300 (10-300W R,L)
Арт. номер 86458619-300U-HS (RLC HS)
• DALI димер за 230Vас димируеми LED лампи, DT4 функция над Firmware 3.0;
• За товари от 3 до 25W (DALI-2 PD) и от 10 до 300W (DALI-2 PD300);
• Спрямо DALI нивото на димиране на изхода се подава напрежение с регулиране по преден или заден фронт;
• За резистивни и капацитивни (RC) и за резистивни и индуктивни (RL) товари, универсален димер (RLC) с автоматично разпознаване на товара;
• Настройка за минималното ниво за димиране;
• Допълнителен режим само за включване и изключване (съответства на DT7) при версии над Firmware 3.5;
• Получава индивидуален адрес в DALI линията и може да участва в групи и сцени;
• Двойни DALI изводи за лесно разклоняване на линията.
| Наименование | DALI-2 PD | DALI-2 PD 300W | |
| Артикулен номер | 86458618 (RL) 86458619 (RC) 86458619-25U (RLC) |
86458618–300 (RL) 86458619–300 (RC) 86458619-300U (RLC) |
86458619-300U-HS (RLC) |
| Захранване | през DALI линията | ||
| DALI консумация | до 6 mA | ||
| Вход за управление | DALI | ||
| Брой адреси | 1 | ||
| Напрежение на входа | 220 – 240Vac, 50-60 Hz | ||
| Фазово регулиране на изхода | 0°- 180° | ||
| Степен на защита | IP20 изводи; IP40 корпус | ||
| Товар на изхода | от 3W до 25W | от 10W до 300W | |
| Изходен ток | до 0,2Aeff ac | до 1,45Aeff ac | |
| Размери (Д х Ш х В) | 59 x 33 x 15 mm | 120 x 30 x 22 mm | 98 x 17,5 x 56 mm |
| Монтаж | за конзолна кутия | скрит монтаж | за DIN шина |
| Температура съхранение | от -20°C до 75°C | ||
| Работна температура | от -20°C до 60°C | ||
| Свързващи кабели, сечение | от 0,5 до 1,5 mm² | от 0,5 до 2,5 mm² | |
| Кабел димер/лампа | до 50 м | ||
