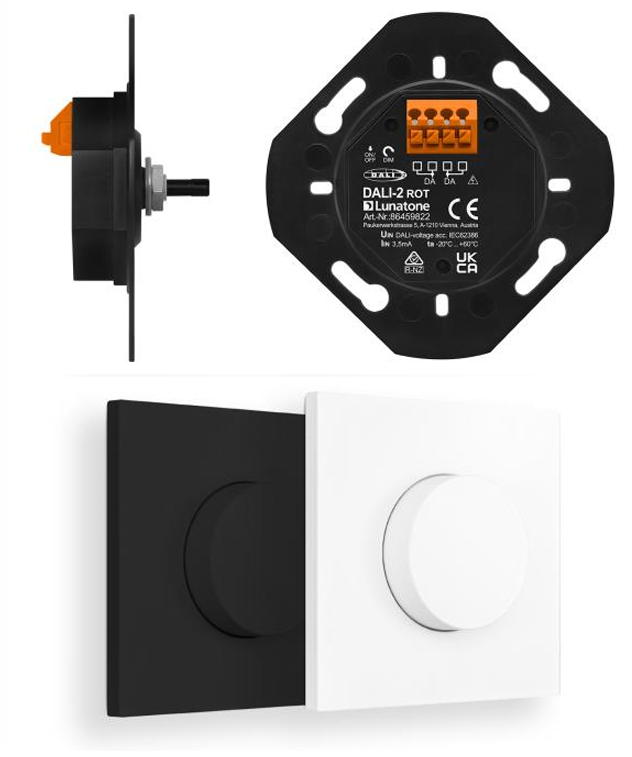

DALI-2 ROT

DALI въртящ се модул с вграден бутон

Включване, изключване и димиране;
Регулиране на цветна температура;
Задаване на цвят;
DALI-2 комуникация.

Базов модел – on/off и димиране
Арт. номер 86459822
Арт. номер 86459822-PS (с вградено DALI захранване)

Режим по избор и NFC настройка
Арт. номер 86459822-NFC
Арт. номер 86459822-NFC-PS (с вградено DALI захранване)

Интегриране в системи с централна логика
Арт. номер 86459822-D2
Арт. номер 86459822-D2-PS (с вградено DALI захранване)

Арт. номер 86459822-Z04/Z05 (капак бял/черен)

• DALI управляващ модул с въртящ се бутон;
• Базов модел за включване, изключване и димиране – 86459822 DALI-2 ROT;
• Работни режими по избор при 86459822-NFC DALI-2 ROT NFC: димиране и on/off, регулиране на цветна температура, задаване на цвят – RGB и RGBW, Balance&Dim и Colour&Dim;
• Опция за вградено DALI захранване за линията 70mA;
• Практична NFC настройка при 86459822-NFC;
• Multimaster съвместимост за инсталиране на повече модули в един DALI кръг;
• Възможност за изпращане на DALI-2 event съобщения за директно интегриране в системи с централна логика;
• Практична заводска настройка за директно приложение без конфигуриране;
• Зони за управление по избор – единичен адрес, група, Broadcast (до всички в системата);
• Конфигуриране през РС софтуерния инструмент DALI Cockpit и DALI USB интерфейс;
• Захранване през DALI линията – не е необходимо друго захранване;
• Двойни DALI клеми за лесно разклоняване на DALI линията;
• Удобен монтаж с възможност за вграждане в конзолна кутия;
• Подходящ за комбиниране с рамка и ръкохватка от различни производители.

Наименование	DALI-2 ROT
Артикулен номер	86459822
Захранване	през DALI линията
Типична DALI консумация	3,5 mA
Изход	DALI
Вход за управление	вграден въртящ се бутон
Действие при подаване на захранване	програмируемо
Температура на съхранение	от -20°C до 75°C
Работна температура	от -20°C до 60°C
Относителна влажност	от 15% до 90% (без конденз)
Степен на защита	IP20 на изводите IP40 на корпуса
Диаметър на оста	4 mm (Адаптер за 6 mm по заявка.)
Свързващи кабели, сечение	от 0.5 до 1.5 mm² (AWG20 … AWG16)
Размери	70 x 70 x 38 mm
Монтаж	вграждане в конзолна кутия

Свързване в DALI линията

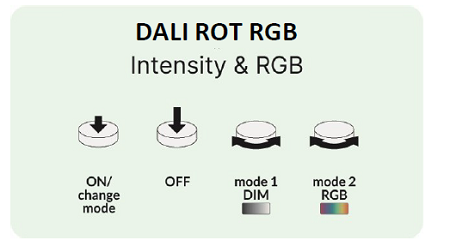

Работни режими

Техническо описание
D0071 DALI-2 ROT (PDF – 1,039.84 kB)
D0086 DALI-2 ROT NFC (PDF – 1,364.81 kB)
D0089 DALI-2 ROT Integration (PDF – 907.88 kB)

Аксесоари
DALI ROT Accessory (PDF – 131.79 kB)
