DALI PWM
Интерфейсен модул за преобразуване на DALI команди в PWM сигнал. Подходящ за DALI управление на няколко PWM устройства.
Съответства на DT5.
Арт. номер 86458508-100
• Модул за преобразуване на DALI команди в PWM сигнал;
• Подходящ за DALI управление на няколко устройства с PWM вход;
• Устойчиво на смущения цифрово предаване на сигнала в сравнение с устройства с аналогово изходно напрежение;
• Преобразуване на DALI 8-Bit arc power level в PWM сигнал от 0% до 100%;
• Линейна или логаритмична характеристика на преобразуване на сигнала по избор (DT5);
• Диапазон за изходното напрежение 0-10V или 1-10V по избор (DT5);
• Максимален ток на изхода 100mA натоварване;
• Максимално напрежение на изхода 60Vdc;

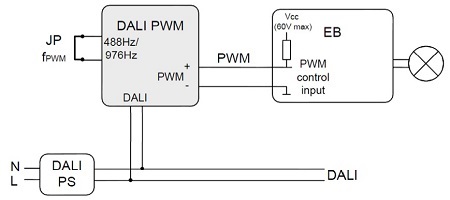

• Избор на PWM честотата с поставяне на мост (488Hz/ 976Hz);
• Захранване през DALI линията, не е необходимо допълнително захранване;
• Галванично разделени DALI и PWM .
| Наименование | DALI PWM 100mA |
| Артикулен номер | 86458508-100 |
| Захранване | през DALI линията |
| Типична DALI консумация | 3.1 mA |
| Вход | DALI |
| Изход | 0-100% PWM; до 100mA, до 60VDC; PWM 488Hz/976Hz 10% |
| Околна температура | от -20°C до 75°C |
| Степен на защита | IP20 изводи; IP40 корпус |
| Свързващи кабели, сечение | от 0.5 до 1.5 mm² |
| Тегло | ~10 g |
| Размери Д х Ш х В | 41 х 28 х 14 mm |
